便携式多功能红外测温仪IRTEC P.

IRTEC P.

带TTS激光指示器的便携式多功能红外测温仪

IRtec P红外测温仪是一系列符合人体工程学设计的高性能便携式仪器,响应时间短(<150 ms),大型LCD高分辨率屏幕,自动背光和坚固的握把,便于操作。



发射率可以手动调节或通过键盘从0.10到1.00。

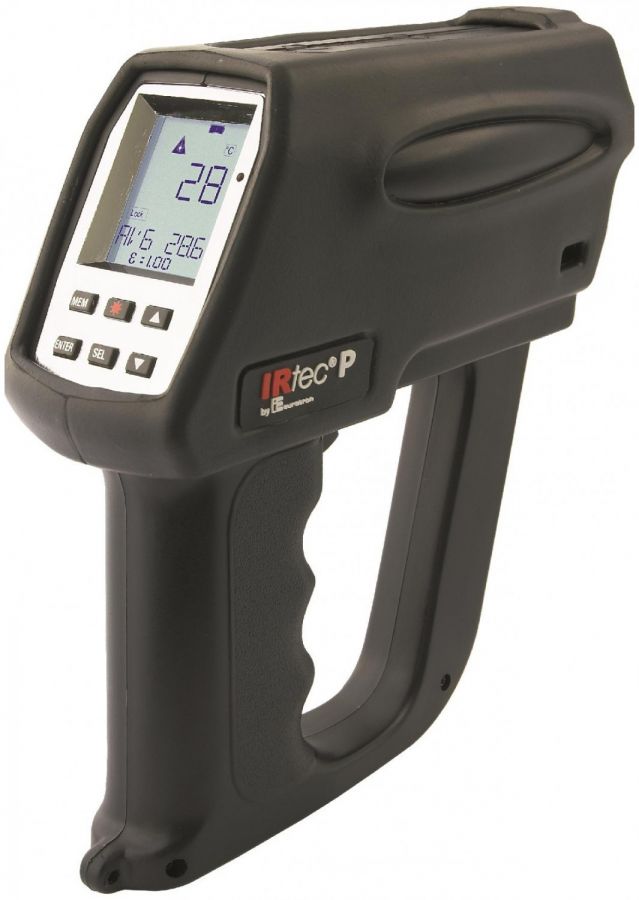

IRtec-Pxxx-639x900

描述:



IRtec P红外测温仪是一系列符合人体工程学设计的高性能便携式仪器,响应时间短(<150 ms),大型LCD高分辨率屏幕,自动背光和坚固的握把,便于操作。

发射率可以手动调节或通过键盘从0.10到1.00。

通过编程数字滤波器可以测量不稳定值。此外,操作员可以激活最小值和最大值的测量,以识别热点,Tmax-Tmin操作和环境温度补偿。屏幕显示当前测量的温度和测量模式。



警报

可以编程和激活高低报警,以识别快速扫描期间的热点或长时间监控温度。警报会在LCD屏幕上触发声音警告和视觉指示。



激光指向系统

集成的双激光指示器显示不同距离的目标的实际尺寸(真实目标尺寸,TTS)。这种独特的创新系统取代了传统的双交叉激光指示器,无论光学器件如何,都能确保真实的目标表面区域。



数据存储

IRtec P系列有一个内部存储器,最多可以标记500个实时时钟值。测量可以通过USB下载到计算机。可以使用IRLogman软件作为选项将数据显示为列表或图形。



热电偶辅助输入

为了扩展其操作能力,仪器还配备了K和S型热电偶的辅助输入。当与参考热电偶一起使用时,此功能可用于自动发射率调整。

IRtec P红外测温仪的光学系统包括一个高质量的镜头,它将红外能量带到探测器,一个滤光器和一个场光阑,它定义了视锥和最小目标尺寸。探测器放置在光学系统的焦点上。不需要聚焦操作。



IRtec P系列红外测温仪的关键点:

宽温度范围:-30至2000°C

有多种光谱响应可用于覆盖大量应用:8-14μm,1.6μm,0.9μm

响应时间短:<150 ms

双红色激光指示器,具有真实目标尺寸系统

可调发射率:0.10至1.00

TTS双点激光 - 真实目标尺寸

IRtec P系列的每个型号都标配有TTS双点激光器,真实目标尺寸。这种双激光指示器系统显示了在不同距离测量的目标的真实尺寸,这可以防止测量目标外的温度。

这种独特的创新系统超越了以前的交叉激光指示器系统的极限。TTS双激光器确保在整个光路上测量正确的面积直径。

图片1             TTS与传统的交叉指针        图片2

如何正确射击目标

红外测温仪可以很好地测量目标1的温度,因为两个激光点位于目标上,即直径小于目标。

对于放置在3000 mm的Target 2,温度计的测量点为82 mm。一个激光点到达目标2但第二个没有。这意味着温度计不仅测量目标2温度,还测量其周围环境,这对测量精度有很大影响。



产品规格:



红外测温

IRtec P500 + IRtec P1000 + IRtec P1300 + IRtec P1600 + IRtec P2000 +
温度范围 -30至1000°C -30至1200°C 200至1300°C 600至1600°C 500至2000°C
光谱响应 8-14μm 8-14μm 1.6微米 0.9微米 0.9微米
模拟 可调范围为0.10至1.00
精度 ±0.75%RDG或0.75°C ±0.25%RDG
稳定性 ±0.01%FS /°C外部工作范围为23°C±5°C
重复性 ±0.5%RDG或0.5°C ±0.1%RDG
直径@距离 SF 10毫米@ 1米 SF 7.2 mm @ 1 m SF 6 mm @ 1 m SF 5 mm @ 1 m SF 5 mm @ 1 m
TF 10 mm @ 600 mm LD 72 mm @ 10 m LD 60 mm @ 10 m LD 50 mm @ 10 m
D:S(光学) SF 95:1 TF 60:1 140:1 170:1 200:1 200:1
>采样时间 <150毫秒



通过热电偶测量接触温度

K型热电偶 热电偶类型S.
范围 从-100°C到+ 1370°C 从0°C到+ 1760°C
精度 ±(0.05%RDG + 0.4°C) ±(0.05%RDG + 0.4°C)
分辨率 0.1℃ 0.1℃



更多功能

计算功能 平均,最大,最小,差异,环境温度补偿
激光 双TTS或并行



一般规格

尺寸 200 x 180 x 80毫米
重量 净重0.8公斤 - 总重1.5公斤
显示 高对比度定制LCD,带自动背光
显示分辨率 1°C /°F / K.
电源 100,115,230 V±10%(50/60 Hz)
电池 可充电Li-ION
电池寿命:> 20小时(无背光)
充电时间:6小时,90%(仪器关闭)
通讯接口 USB串口,红外端口
数据存储 标签构建的500个输入数据(最多20个标签)



环境指标

IRtec P500 + IRtec P1000 + IRtec P1300 + IRtec P1600 + IRtec P2000 +
工作范围 从-10°C到+ 60°C
储藏条件 从-10°C到+ 60°C 从-30°C到+ 60°C



型号和配件:

仪器:

订购代码结构:119x - A – B – C – D / X.

请从下面的表A,B …中选择所需的选项以定义正确的设备参考。

1190 IRtec P500 +:-30°C至1000°C



标准配送包括:

底座有内部存储器,报警器和乙烯基外壳

Tc K / S辅助输入

红外打印机端口

USB电缆

可充电电池+充电器

校准证书

说明书



表A-光学激光器

SF 95:1标准焦点TTS双红色激光

表B - 电源

美国Li-ION / 120 V - 美国插头

英国Li-ION / 240 V - 英国插头

EUR Li-ION / 230 V - 欧洲插头

JAP Li-ION / 100 V - 美国/日本插头

表C - 附件

不,没有

表D - 校准报告

EC Factory可溯源校准报告

表X - 个人设置

ENG英语说明书

FRA法语说明书



1194 IRtec P1000 + Mk2:-30°C至1200°C

标准配送包括:

底座有内部存储器,报警器和乙烯基外壳

Tc K / S辅助输入

红外打印机端口

USB电缆

可充电电池+充电器

校准证书

说明书



表A-光学激光器

SF 140:1标准焦点TTS双红激光

LD长距离焦点TTS双红激光

表B - 电源

美国Li-ION / 120 V - 美国插头

英国Li-ION / 240 V - 英国插头

EUR Li-ION / 230 V - 欧洲插头

JAP Li-ION / 100 V - 美国/日本插头

表C - 附件

不,没有

TELE 2x瞄准望远镜

表D - 校准报告

EC Factory可溯源校准报告

表X - 个人设置

ENG英语说明书

FRA法语说明书



1195 IRtec P1300 + Mk2:200°C至1300°C

标准配送包括:

底座有内部存储器,报警器和乙烯基外壳

Tc K / S辅助输入

红外打印机端口

USB电缆

可充电电池+充电器

校准证书

说明书



表A-光学激光器

SF 170:1标准焦点TTS双红激光

LD长距离焦点TTS双红激光

表B - 电源

美国Li-ION / 120 V - 美国插头

英国Li-ION / 240 V - 英国插头

EUR Li-ION / 230 V - 欧洲插头

JAP Li-ION / 100 V - 美国/日本插头

表C - 附件

不,没有

TELE 2x瞄准望远镜

红色1x瞄准红点

表D - 校准报告

EC Factory可溯源校准报告

表X - 个人设置

ENG英语说明书

FRA法语说明书



1196 IRtec P1600 + Mk2:600°C至1600°C

标准配送包括:

底座有内部存储器,报警器和乙烯基外壳

Tc K / S辅助输入

红外打印机端口

USB电缆

可充电电池+充电器

校准证书

说明书



表A-光学激光器

SF 200:1标准焦点TTS双红色激光

表B - 电源

美国Li-ION / 120 V - 美国插头

英国Li-ION / 240 V - 英国插头

EUR Li-ION / 230 V - 欧洲插头

JAP Li-ION / 100 V - 美国/日本插头

表C - 附件

不,没有

TELE 2x瞄准望远镜

红色1x瞄准红点

表D - 校准报告

EC Factory可溯源校准报告

表X - 个人设置

ENG英语说明书

FRA法语说明书



1198 IRtec P2000 + Mk2:500°C至2000°C

标准配送包括:

底座有内部存储器,报警器和乙烯基外壳

Tc K / S辅助输入

红外打印机端口

USB电缆

可充电电池+充电器

校准证书

说明书



表A-光学激光器

SF 200:1标准焦距 - TTS双红色激光

LD长距离对焦 - TTS双红色激光

表B - 电源

美国Li-ION / 120 V - 美国插头

英国Li-ION / 240 V - 英国插头

EUR Li-ION / 230 V - 欧洲插头

JAP Li-ION / 100 V - 美国/日本插头

表C - 附件

不,没有

TELE 2x瞄准望远镜

红色1x瞄准红点

表D - 校准报告

EC Factory可溯源校准报告

表X - 个人设置

ENG英语说明书

FRA法语说明书



附件:

适用于Windows 98/2000 / XP的BB260115 IRLogman软件

EE300055瞄准望远镜系统

EE300056红点系统

EE300301关闭P1300,P1600,P2000的聚焦镜头

EE420395欧式插头

EE420396美国插头

EE625034锂离子电池充电器没有线路插头

EE700476 USB电缆

EE880028乙烯基便携包

F2137100 TC K / S接触式探头



包装信息:

尺寸200 x 180 x 80毫米

重量(总重量)1.5千克
