黄铜分流器SH

SH

黄铜分流器1 A / 2000 A0.2精度等级

分流器是无源元件,允许测量直流电流。当分流器在0.2%精度等级内精确校准时,测量其两个端子之间的电压降可以计算通过分流器的准确电流值。



我们的分流器可用作微欧姆和数据采集系统的参考电阻。

分流器是无源元件,允许测量直流电流。当分流器在0.2%精度等级内精确校准时,测量其两个端子之间的电压降可以计算通过分流器的准确电流值。

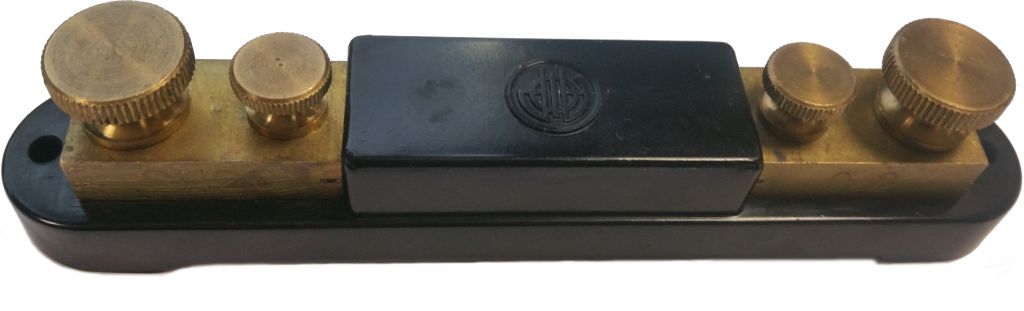

SH_1-1024x311



我们的分流器可用作微欧姆和数据采集系统的参考电阻。

模型 范围 精度等级 电压下降
SH1 1 A. 0.2 100 mV
SH2 2 A.
SH5 5 A.
SH10 10 A.
SH20 20 A.
SH30 30 A.
SH50 50 A.
SH100 100 A.
SH200 200 A.
SH500 500 A.
SH1000 1,000 A
SH1500 1,500 A.
SH2000 2,000 A

黄铜连接端子:

2电流端子将分流器连接到电路

2′电位端子,用于将分流器连接到测量仪器

超载:在正常运行条件下为20%,在短暂意外情况下为50

SH1分流器1 A – 100 mV – 0.2
SH2分流器2 A – 100 mV – 0.2
SH5分流器5 A – 100 mV – 0.2
SH10分流器10 A – 100 mV – 0.2
SH20分流器20 A – 100 mV – 0.2
SH30分流器30 A – 100 mV – 0.2
SH50分流器50 A – 100 mV – 0.2
SH100分流器100 A – 100 mV – 0.2

SH200分流器200 A – 100 mV – 0.2
SH500分流器500 A – 100 mV – 0.2
SH1000分流器1,000 A – 100 mV – 0.2
SH1500分流器1,500 A – 100 mV – 0.2
SH2000分流器2,000 A – 100 mV – 0.2
