紧凑型红外传感器RAYOMATIC TC 8-14μm

RAYOMATIC TC

8-14μm紧凑型红外传感器,具有双目标T°和内部T°输出

IRtec Rayomatic TC是一种高质量,低成本,紧凑的红外传感器,可测量难以接近或移动的物体和材料的温度。



精确且一致地测量-20°C500°C的目标温度,具有240 ms的出色响应时间。



814微米

2线4-20 mA / 4线电压/ 4线Tc JKT输出/ 4线电压低功耗

内置温度传感器,适用于4线型号

发射率固定为0.95

21,151,301CF光学系统

IP65不锈钢外壳

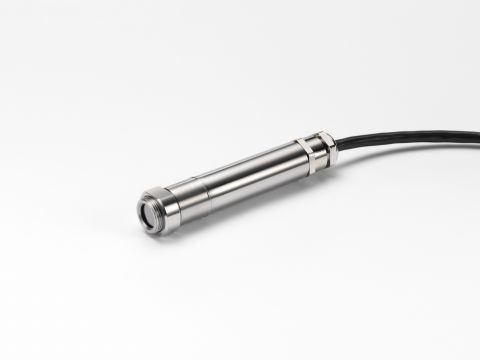

 Rayomatic-TC-480x360

描述:



IRtec Rayomatic TC是一种高质量,低成本,紧凑的红外传感器,可测量难以接近或移动的物体和材料的温度。精确且一致地测量-20°C500°C的目标温度,具有240 ms的出色响应时间。

双线模型将目标温度传输为4-20 mA输出,为大多数非接触式温度测量应用提供简单的解决方案。

四线制型号将目标温度传输为0-50 mV或热电偶输出(JKT型)加上内部传感器温度为4-20 mA输出。第二输出可用于确保传感器在正确的环境温度限制内运行,并防止因过热或过冷而造成的损坏。它还可用于近似指示传感器周围的空气温度。

具有0-50 mV输出的新型4线型号具有极低的3.2 mA电流消耗,因此非常适合电池供电应用中的最长电池寿命。



814微米

2线4-20 mA / 4线电压/ 4线Tc JKT输出/ 4线电压低功耗

内置温度传感器,适用于4线型号

发射率固定为0.95

21,151,301CF光学系统

IP65不锈钢外壳



温度测量

模型 LT 公吨 H T
温度范围 -20100°C 0250°C 0500°C
光谱响应 8 – 14μm
模拟 固定为0.95
精度 ±1RDG1°C
重复性 ±0.5RDG0.5°C
响应时间 240毫秒(90%)



光学

 图片10  图片11
 图片12  图片13



更多功能

输出 2线,4-20 mA
4线,0-50 mV(目标),4-20 mA(传感器
4线,Tc T(目标),4-20 mA(传感器
4导线,Tc J(目标),4-20 mA(传感器
4线,Tc K(目标),4-20 mA(传感器
4线,0-50 mV(目标),低消耗



一般规格

尺寸 电子模块:Ø18x 103 mm
螺纹安装:M16 x 1 mm
重量 95克带电缆
材料 不锈钢
电源 24 VDC(最大28 VDC
传感器电压 最低6 VDC
环路阻抗 最大900Ω4-20 mA OUT
输出阻抗 56ΩmV / Tc OUT



环境指标

参考条件 0°C+ 70°C95%非冷凝)
环境评级 IP65

 型号和配件:

仪器:

订购代码结构:TC-AA-BB-C-DD-E / MAN

请从下面的表AB …中选择所需的选项以定义正确的设备参考。

TC Rayomatic TC



标准配置:

英语说明书

AA光学 - 距离目标

2光学元件21,61.9 mm @ 100 mm

15光学元件151,45.2 mm @ 500 mm

30光学元件301,28.6 mm @ 500 mm

CF近焦镜头,5 mm @ 100 mm

BB温度范围

LT -20°C100°C

MT 0250°C

HT 0500°C(不适用于21光学元件)

C输出信号

0 2线,4-20 mA

1 4线,0-50 mV(目标),4-20 mA(传感器

2 4线,Tc T(目标),4-20 mA(传感器

3 4线,Tc J(目标),4-20 mA(传感器

44线,Tc K(目标),4-20 mA(传感器

5 4线,0-50 mV(目标),低电流消耗,适用于电池供电应用

DD配件

不,没有

WJ空气/水冷夹克和空气净化衣领

E证书étalonnage

0

1带有数据的工厂可追溯校准证书



附件:

FBS固定安装支架,用于紧凑型传感器

ABS可调安装支架,用于紧凑型传感器

APSW空气净化环用于紧凑型21传感器

APSN空气净化环用于紧凑型151,301和近焦传感器

PWS不锈钢支架保护塑料窗(仅限8-14μm型号)

用于紧凑型传感器的LSTS激光瞄准工具

DLSBFS双激光瞄准支架,固定,用于紧凑型传感器

DLSBAS双激光瞄准支架,可调节,适用于紧凑型传感器

用于双激光瞄准支架的DLSBCE延长电缆 - 长度为1

PCCE扩展电缆,用于非制冷RAYOMATIC TC传感器,选项0 – 1 m,扩展最长29 m

PCCEV延长电缆,用于非制冷RAYOMATIC TC传感器,选项1 – 1 m,最长29 m

PCCET扩展电缆,用于非制冷RAYOMATIC TC传感器,选项2 – 1 m,扩展至29 m

PCCEJK扩展电缆,用于非制冷RAYOMATIC TC传感器,选项34 – 1 m,最长29 m扩展

PCCEHT延长电缆,高温,用于冷却RAYOMATIC TC传感器,可选0 – 1 m,最长29 m延长

PCCEHTJ延长电缆,高温,用于冷却RAYOMATIC TC传感器,可选3 – 1 m,最长29 m延长

PCCEHTK延长电缆,高温,用于冷却RAYOMATIC TC传感器,可选4 – 1 m,最长29 m延长

CALCERT校准证书

CALCERT B重新校准和证书
