烟火欧姆表/兆欧表IND 45

IND 45

烟火元件上的安全欧姆表/兆欧表

该安全欧姆表/兆欧表的开发是为了对用户安全受到威胁的烟火元件进行连续性和隔离测量。

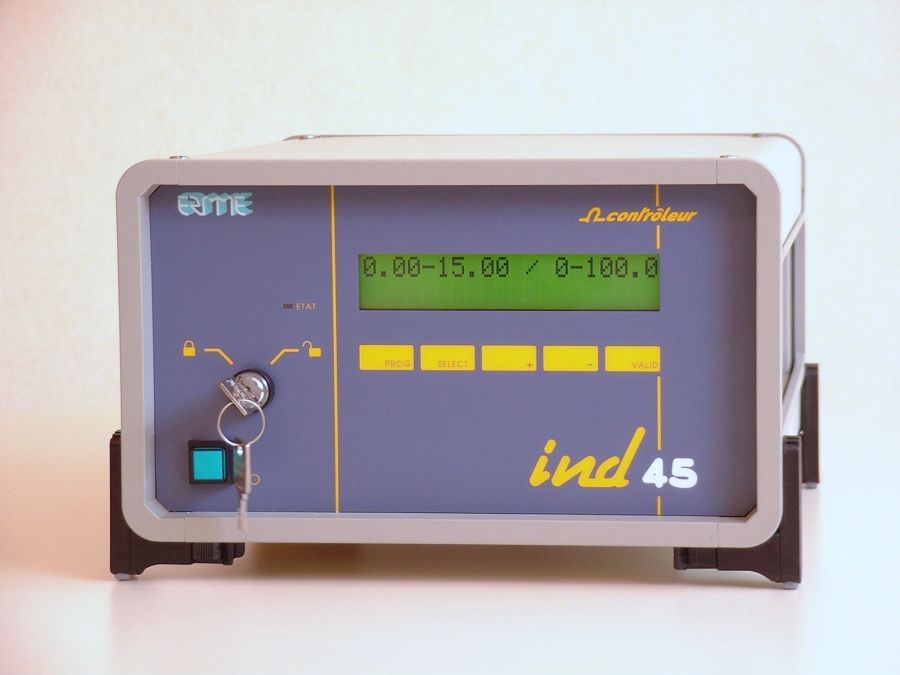

IND-45-900x675





该安全欧姆表/兆欧表的开发是为了对用户安全受到威胁的烟火元件进行连续性和隔离测量。

两种类型的条件定义了用户安全:



测量条件:

测量电流远低于非火电流

仅在激活的测量周期内连接到测试线

剩余电荷的放电



安全条件:

即使仪器发生故障(电子元件故障,内部短路……)也不会出现最大电流过冲

在连接测量通道之前,对仪器内部功能进行永久性自检



测量原理

欧姆表功能基于4线测量,可以摆脱寄生线路电阻。该原理依赖于永久自校准的内部设备,该设备在短期和长期内保证通过连续校正增益和偏移的漂移而进行的测量的高可靠性。

测量从外部输入信号开始。测量结果在内部进行处理,以提供测量值是否在操作员设定的公差范围内的信息。

键盘输入所有参数设置,并按键锁定参数。我们的设备配备干接点输出和S232连接,可实现过程自动化和可追溯性的实施。

根据要求,我们现有的产品可以根据您的具体要求进行调整:改进的protocole RS232,其他测试电压或测量电流,集成,处理软件……

两个开关单元(INT 17INT 17 HT用于高测试电压)也可选择将被测设备(启动器,安全气囊……)与IND烟火式欧姆表/兆欧表接口连接。接触开关通常由共享自动化(0 24 V)和接地控制(触点或晶体管)监控。自动化输入可以防止任何极性变化。



大型应用:

汽车安全气囊充气机/电气模块功能测试

安全带预张紧器执行器/电气模块功能测试

高速并联浸泡双充气机或双测试站电气寻道

多触点/开关干电路连续性和漏电阻测量

汽车电源/熔断器中心连续性和泄漏特性

PCB / PWB和通用短路/开路测试



技术支援:

我们的技术人员可以为您提供支

调试您的设备

单位演变管理(数量和功能需求)

现场故障维修

测试台上的单元集成

现场调查任何测量问题

强烈建议每年进行校准,以便控制设备的安全功能。



欧姆表功能

范围 015Ω
分辨率 0.01Ω
准确性 ±0.1
测量类型 4线
测量电流 10毫安
频道数量 12



兆欧表功能

范围 0MΩ100MΩ
分辨率 0.1MΩ
准确性 ±1%,050MΩ
±2%,50100MΩ
测量类型 2根电线
测量电流 10 mA(根据要求提供更多电流)
测试电压 45 V(根据要求提供更高电压)
周期 <2



更多功能

参数设置 - 按键通过键锁定参数
- 通过串行链接
线偏移校正 通过验证测量线值
触发器 - 5 V24 V – 开启或关闭时可编程
- 选项中的干触点
输出信号 干触点 - NONC,可编程为:欧姆表通道和兆欧表通道测量,循环结束
计数器 - 计数器:测量正常
- 计数器:测量超出公差
- 计数器:测量超出范围
- 计数器:测量总计



一般规格

尺寸 1通道盒:280 x 155 x 290 mm
24通道盒:480 x 170 x 300 mm
显示 背光LCD显示屏,2行,每行20个字符
前面板LED显示:
- 绿色闪烁:正在进行测量
- 固定绿色:测量正常
- 固定红色:测量超出公差或超出范围
供应 220 VAC – 50 Hz
通讯端口 RS 232或自动化



仪器:

IND45烟火欧姆表/兆欧表

饰品:

INT17开关盒

INT17HT高压开关盒
