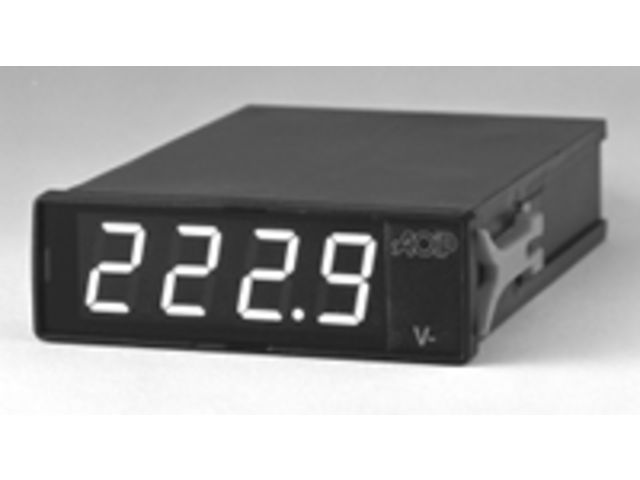

ICO51，可编程数字面板

电表测量仪表 -

72 x 24毫米

ICO 51是一款72 x 24 mm的可编程数字面板仪表，可在10,000点进行电气测量。

描述：

ICO 51是一款72 x 24 mm的可编程数字面板仪表，可在10,000点进行电气测量。 它允许测量直流和交流电压高达400 V（有或无元件连续运行状况的真实有效值），并使用拧在背面连接器上的小型分流器测量高达5 A的直流和交流电流。

·面板仪表尺寸：72 mm x 24 mm

·IP65受保护

·测量，显示和缩放：

·直流和交流电压高达400 V.

·外部分流器可提供高达2,000 A的直流电流

·交流电流高达200 A +电流互感器，二次电流为1A或5A

·频率高达5,000 Hz

·提供9种不同的电源

产品规格：



电气测量指示器

型号	范围	分辨率	精度（1年）（23℃±1℃）	输入阻抗
直流电压	500 mV

5 V

50 V

400 V100 μV

1 mV

10 mV

100 mV0.1% + 100 μV

0.1% + 1 mV

0.1% + 10 mV

0.1% + 0.1 V> 100 MΩ

1.1 MΩ

1 MΩ

1 MΩ交流电压500 mV

5 V

50 V

400 V100 μV

1 mV

10 mV

100 mV0.7% + 1 mV

0.5% + 6 mV

0.5% + 60 mV

0.5% + 0.6 V1 MΩ

1 MΩ

1 MΩ

1 MΩ直流电流4-20 mA or 0-50mA

1 A (2)

5 A (2)10 µA

1 mA

1 mA0.2% + 10 µA分流10瓦包括

外部分流器100 mV

外部分流器100 mV交流电流1 A (2)

5 A (2)1 mA

1 mA

外部分流器100mV

外部分流器100mV



温度系数：≤10％精度/°C



连续模式：-40至100％范围。

备用模式：4到100％范围从25到500 Hz不带D.C组件（在某些范围内可能的测量高达10 kHz，精度较低）。



（1）扩展测量范围：-40至+ 110％范围。

（2）外部分流器

常见的抑制模式：在500 mV DC范围内，50 Hz时³110dB

电压范围内可接受的最大电压：600 V.

可接受的最大电压：250 V~共模。

自动测距

更多功能

测量控制	后面板短路
缩放	使用键盘输入值，而相应的测量值可以采用相同的方式引入，由仪器测量。

对于温度范围的误差校正，这种可能性非常有趣。采样率2.5个样本/秒

一般规格

尺寸	99 x 36 x 120 mm
质量	300g
显示	从-1999到9999，指示LED呈红色，黄色

或绿色，为14毫米供给230 V，±10％（50至60 Hz）

可选的其他电源

环境指标

参考范围	23°C±1°C（20至75％w / o冷凝）
工作参考范围	0至50°C（相对湿度：20至75％无冷凝）
限制工作范围	-10°C至+ 50°C（相对湿度：10至80％无冷凝）
保护指数	ABS保护套防护等级为IP40

IP65防水金属外壳

型号和配件

仪器：

订购参考代码：ICO51隔离电源 - 显示器外壳

隔离电源：

48 V~9

230 V~8

115 V~7

24 V~6

36至72 V-5

18至36 V-4

9至18 V-3

5 V-2

显示：

红R

绿色V



附件：

塑料P.

金属M

附件：

AN8002冷端补偿模块

AN8003分流器1 A  -  100 mV

AN8004分流器5 A  -  100 mV

AN8005分流器4-20 mA（50欧姆）

AN5844电流互感器2/1 A.

AN5845电流互感器20/1 A.

AN5846电流互感器200 / 1A



ER42062-001 RC保护电路

AMD002-000：电流互感器20 / 5A

AMD003-000：电流互感器200/5 A.
