高速采集模块FRONTDAQ 20

FRONTDAQ 20高速采集模块,具有通用同步输入和嵌入式Web服务器软件

FrontDaq系统是一个高速采集模块(7680 Hz /通道),具有20个模拟同步输入(每通道1A / D转换器)和20TTL输入/输出。过程:电压,电流,电阻,应变计温度:热电偶,电阻探头20通用 模拟输入,每通道2个限制,4个模拟输出,20TTL输入/输出5个可配置触发器通信:以太网TCP / IPRS 232USB(选配GSM / GPS

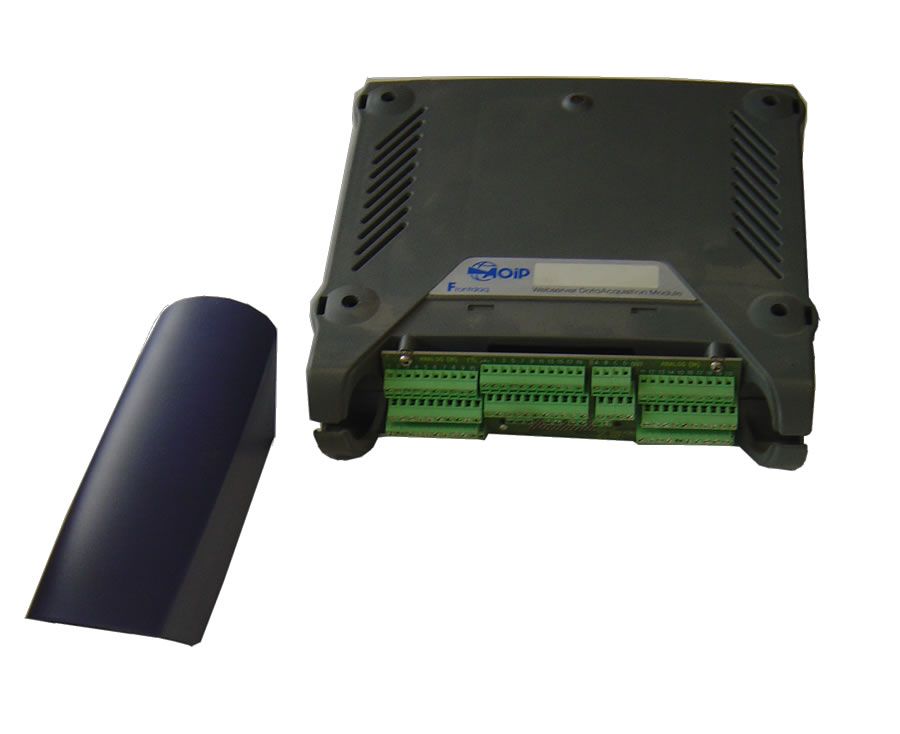

FrontDAQ-20_1-900x734

描述:

FrontDaq系统是一个高速采集模块(7680 Hz /通道),具有20个模拟同步输入(每通道1A / D转换器)和20TTL输入/输出。所有必要的配置和管理软件(WEB服务器技术)都嵌入到插头中——并且播放系统并允许通过任何Web浏览器远程控制采集:设置,启动,结果显示,监视和数据导出。 FrontDaq 20内存容量(内部660,000个采样/通道和外部通过CF卡,可以记录几个月的数据。FrontDaq 20因此满足现场和测试台上监控和调查应用的各种要求。FrontDaq 20执行测量, 监测和记录来自物理或电气值传感器的模拟和数字信号。这些信号可以是:



电压:0-10 VC

电流:0-204-20 mA带外部分流器

热电偶:K / T / J / N / E / R / S / B型带或不带冷端补偿

电阻:2400Ω

RTD:温度传感器(Pt100 / 500/10002线,3线或4线

频率:高达10 kHz的测量频率和计数

应变计



FrontDaq 20模块快速且准确,可同时从每个输入执行采集,最高可达7680个采样//通道,即120μs的周期。 可以使用不同的频率,分辨率,触发条件和输入类型进行测量,使FrontDaq 20非常适合测量和控制非常快速的现象。



通道正在同步,扫描速度不依赖于扫描和记录的通道数。 这些仪器不受多路复用器限制的影响:无论采集的通道数量多少,速度都将保持最佳状态。 附加的FrontDaq 20可以连接在一起,以扩展可用的输入数量并建立网络。



通过以下方式确保准确的监控和灵活性:



每通道2个限制,20个通用模拟输入,每个通道有1ADC 24字节

4个模拟0-10 V输出

20TTL输入/输出

5个可编程触发器

以太网TCP / IPRS 232USB(选择GSM / GPS

产品规格:

温度@ 23°C±5°C时的规格和性能



电阻探针:测量

型号 范围 分辨率 精度/ 1<150个样本/秒)
Pt100 -220°C至+850°C 0.01°C 0.01°C
Pt500 (= 3851) -220°C至+850°C 0.05°C 0.05°C
Pt500 (= 3851) -220°C至+400°C 0.03°C 0.03°C



热电偶:测量

型号 范围 分辨率 精度/ 1<150个样本/秒)
K -180至+1300°C 1.2°C 1.2°C
T -250至+400°C 1.1°C 1.1°C
J -180至+750°C 0.09°C 0.09°C
N -270至+1300°C 1.7°C 1.7°C
E -40至+900°C 0.7°C 0.7°C



RSB型热电偶:有关规格,请参阅使用说明书(可根据要求提供)



工艺规格和性能@ 23°C±5°C



直流电压:测量

型号 测量范围 分辨率 精度/ 1<150个样本/秒)
1V -15 m V1 V 100 µV 10 µV
10V -1 V+10 50 µV 100 µV



输入阻抗:

1 V范围内100kΩ

10 V范围内14kΩ

温度系数:<6 ppm /°C超出参考范围



直流电流:测量

有无循环供应

型号 测量范围 分辨率 精度/ 1<150个样本/秒)
0-20 mA 0 mA20 mA 100 µV 10 µV
4-20 mA 4 mA20 mA 50 µV 100 µV

带外部分流器



阻力:测量

型号 测量范围 分辨率 精度/ 1<150个样本/秒)
2400 Ω 352400 Ω 0.1 Ω 0.1 Ω



应变计:测量

型号 范围 精度/ 1<150个样本/秒)
1/1 查看电压范围 50 µSt.
1/4
1/2

温度系数:<5Str/°C超出参考范围



工艺规格和性能@ 23°C±5°C



模拟输出

型号 测量范围 精度/ 1<150个样本/秒)
0-10 V 0 V to +10 V 0.05% RDG

最大测量电流:<5 mA



TTL输入/输出

型号 下限 上限
TTL输入 0.8V 2V
TTL输出 0.1 V @ 50 µA 4.4 V @ 50 µA
0.36 V @ 8 mA 3.9 V ]@ 8 mA

TTL输入:最大电压:7 V.

TTL输出:最大电流:±20 mA

最大允许负载:50kΩ



更多功能

扫描速度 FrontDaq 20模块同步扫描每个通道(每通道1ADC),最高可达7,680个采样//通道。 扫描速率完全独立于采集的通道数。
警报 每个通道都可配置2个报警级别以进行监控
线性化 可以缩放每个通道以进行传感器校正或缩放。



一般规格

尺寸 211.5 x 194.7 x 57mm
质量 800g
电源 12-28 V (9-32 V) 1 A max
电池(可选) 类型:NiMh电池寿命:10小时
通讯端口 TCP / IPUSBRS 232RS 485,(GSMGPS选项)
存储容量 内部有660,000个值CF卡外部



环境指标

参考范围 23°C±5°C(相对湿度:冷凝45%至75%)
工作参考范围 -1050°C(相对湿度:2080%冷凝)
储存温度限制 -40°C+ 80°C

型号和配件



仪器:

FD20-256     带网络服务器的20通道快速采集系统

标准配置:

·用户手册

·电源适配器

·交叉以太网电缆

拧紧连接器接口板

·安装CD与驱动程序和实用程序

·工厂测试报告



附件:

ACFD20-1     螺钉连接器接口板

12513-003     附加电源90-264 V / 12 V.

ATFD20     便携包

12513-010     电池组12/24 V +充电器(10小时,NiMh

012513-035      ASP/高级计数器(不计数,PWM ……

012513-031     多曲线数据查看器

VISULOG     监控软件32位完整版     1      3 179      3 179



软件:

VISULOG     监控和数据处理软件完整版 –  1个许可证

VISULOG-ETAL     监控和数据处理软件完整版 –  1个许可证+校准模块

VISULOG-PHARMA     监控和数据处理软件完整版 –  1个许可证+用于访问权限高级管理的模块,符合21 CFR Part 11

VISULOG-ETAL-PHARMA     监控和数据处理软件完整版 –  1个许可证+校准模块+用于访问权限高级管理的模块,符合21 CFR Part 11



软件许可证:

LIC VISU      VISULOG的附加许可

LIC VISU      ETAL带有ETAL可选模块的VISULOG附加许可证

LIC VISU PHARMA     带有PHARMA可选模块的VISULOG附加许可证

LIC VISU ETAL PHARMA      VISULOG的附加许可证,包括ETALPHARMA可选模块

VISULOG WEBLIC VISULOG WEB许可证



认证:

QMA11EN      COFRAC校准证书

包含测试设备的所有相关数据点



包装信息:

尺寸     211.5 x 194.7 x 57 mm

重量     800g
