数据采集模块FD 5/10/15

快速采集模块,具有通用同步输入和嵌入式Web服务器软件

FD系统是一系列快速(470 Hz /通道)和灵活的数据采集模块,提供35/10/15通用同步输入模型。

·工艺:电压,电流,电阻,频率

·温度:热电偶,电阻探头,热敏电阻

·模拟输入,计算通道

·模拟输出,继电器,TTL输入/输出,24 VDC输出,用于提供传感器

·通信:以太网TCP / IPUSBWIFI(选项中的外部接入点)

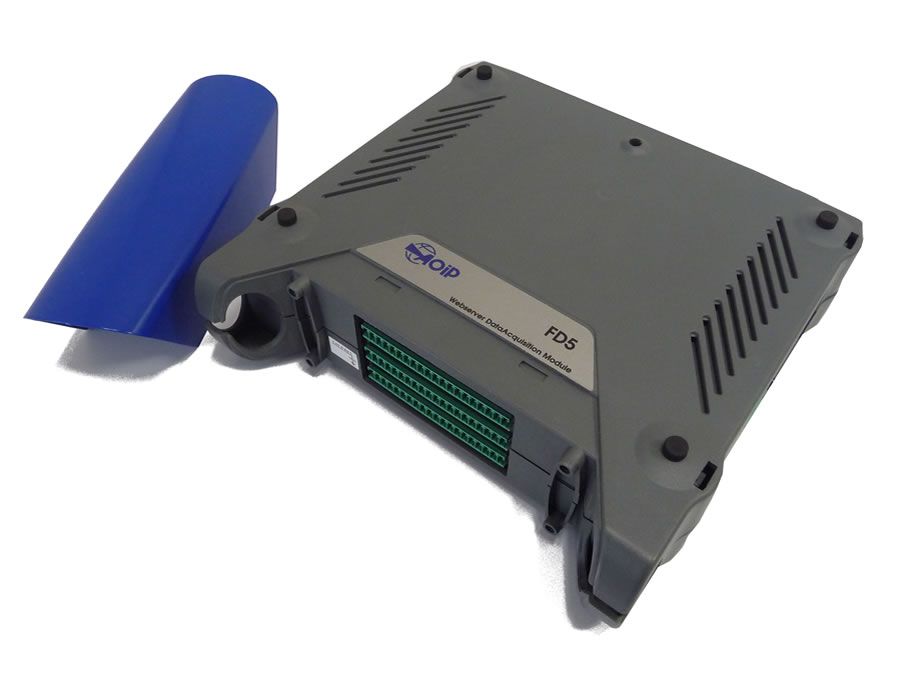

FD-5-10-15_1-900x675

描述:

FD系统是一系列快速(470 Hz /通道)和灵活的数据采集模块,可用于现场和测试台。 提供3种不同型号的5,1015个通用同步输入(每个通道1ADC)。

所有必要的配置和管理软件(WEB服务器技术)都嵌入到即插即用系统中,并允许通过任何Web浏览器远程控制采集:设置,启动,结果显示,监控和数据输出。 FD存储容量(通过USB驱动器或SD卡进行内部和外部)可以记录数月的数据。

FD模块执行来自物理或电气值传感器的模拟和数字信号的测量,监视和记录。 这些信号可以是:

·电压:标准0-100 V.

·电流:0-204-20 mA,带外部分流器

·热电偶:K / T / J / N / E / R / S / B……带或不带冷端补偿

·电阻:0-3000Ω和0-200kΩ

·RTD2,34线温度传感器(Pt100 / 500/1000 ……

·频率:高达10 kHz的测量频率和计数



快速且准确的FD 5/10/15模块可同时从每个输入执行采集,最高可达470个采样//通道。3种扫描速度是可用的,匹配3种不同的准确度。可以使用不同的频率,分辨率,触发条件和输入类型执行测量,使FD非常适合测量和控制快速现象。

通道正在同步,扫描速度不依赖于扫描和记录的通道数。 这些仪器不受多路复用器限制的影响:无论采集的通道数量多少,速度都将保持最佳状态。 可以将两个额外的从模块连接到主模块,以扩展可用的输入数量并建立网络。

通过以下方式确保准确的监控和灵活性:

·每个通道最多四个限制

·无限数量的计算渠道

·2个模拟0-10 V输出

·2个输出继电器

·5TTL输入/输出

·1 24 VDC输出(最多可提供54-20 mA传感器)

·以太网TCP / IPUSBWIFI外部接入点选项

产品规格:

温度@ 23°C±5°C时的规格和性能

不确定度以读数+固定值的百分比给出。

电阻探针:测量

型号 范围 分辨率 高精度/1年(周期模式) 标准精度/1年(周期模式) 精度低/ 1年(连续模式)
Pt50 (= 3851) -220°C 至+850°C 0.01°C 0.08% RDG +0.04°C 0.08% RDG +0.07°C 0.08% RDG +0.14°C
Pt100 (= 3851) -220°C至+850°C 0.01°C 0.08% RDG +0.035°C 0.08% RDG +0.06°C 0.08% RDG +0.12°C
Pt100 (= 3916) -200°C 至+510°C 0.01°C 0.08% RDG +0.035°C 0.08% RDG +0.06°C 0.08% RDG +0.12°C
Pt100 (= 3926) -210°C 至+850°C 0.01°C 0.08% RDG +0.035°C 0.08% RDG +0.06°C 0.08% RDG +0.12°C
Pt200 (= 3851) -220°C至+850°C 0.01°C 0.08% RDG +0.04°C 0.08% RDG +0.07°C 0.08% RDG +0.14°C
Pt500 (= 3851) -220°C至+850°C 0.01°C 0.08% RDG +0.04°C 0.08% RDG +0.07°C 0.08% RDG +0.14°C
Pt1000 (= 3851) -220°C至+850°C 0.01°C 0.08% RDG +0.035°C 0.08% RDG +0.06°C 0.08% RDG +0.12°C
Ni100 (= 618) -60°C至+180°C 0.01°C 0.08% RDG +0.04°C 0.08% RDG +0.07°C 0.08% RDG +0.14°C
Ni120 (= 672) -40°C至+205°C 0.01°C 0.08% RDG +0.04°C 0.08% RDG +0.07°C 0.08% RDG +0.14°C
Ni1000 (= 618) -60°C至+180°C 0.01°C 0.08% RDG +0.04°C 0.08% RDG +0.07°C 0.08% RDG +0.14°C
Cu10 (= 427) -70°C至+150°C 0.01°C 0.2°C 0.3°C 0.55°C
Cu50 (= 428) -50°C至+150°C 0.01°C 0.08% RDG +0.06°C 0.08% RDG +0.08°C 0.08% RDG +0.11°C

热电偶:测量

型号 范围 分辨率 高精度/ 1年(周期模式) 标准精度/ 1年(周期模式) 精度低/ 1年(连续模式)
K -250 -200°C-200至 -120°C

-120至0°C

+0至 +1372°C

0.2°C0.1°C

0.05°C

0.05°C

1.1% RDG +1.9°C0.12% RDG

0.04% RDG +0.1°C

0.015% RDG +0.1°C

(1.1% RDG +1.9°C) * 1.79(0.12% RDG) *2.2(0.04% RDG +0.1°C) * 2

0.021% RDG +0.2°C

(1.1% RDG +1.9°C) * 3.85(0.12% RDG) *4.5(0.04% RDG +0.1°C) * 4

0.025% RDG +0.4°C

T -250至-200°C-200至 -100°C

-100至 -0°C

+0至+400°C

0.2°C0.05°C

0.05°C

0.05°C

0.75% RDG +1.25°C0.13% RDG

0.55% RDG +0.09°C

0.09°C

(0.75% RDG +1.25°C) * 2(0.13% RDG) *2(0.55% RDG +0.09°C) * 2

0.18°C

(0.75% RDG +1.25°C) * 4(0.13% RDG) *4(0.55% RDG +0.9°C) * 4

0.39°C

J -210至-120°C-120至 -0°C

+0至+1200°C

0.05°C0.05°C

0.05°C

0.8% RDG +0.05°C0.3% RDG +0.08°C

0.1% RDG +0.08°C

(0.8% RDG +0.05°C) * 2(0.3% RDG +0.08°C) * 1.9(0.1% RDG +0.08°C) * 1.9 (0.8% RDG +0.05°C) * 4(0.3% RDG +0.08°C) * 3.8(0.1% RDG +0.08°C) * 3.8
E -250至 -200°C-200至 -100°C

-100至-0°C

+0至+1000°C

0.1°C0.05°C

0.05°C

0.05°C

0.6% RDG +1°C0.76% RDG +0.03°C

0.27% RDG +0.07°C

0.15% RDG +0.07°C

(0.6% RDG +1°C) * 1.8(0.76% RDG +0.03°C) * 1.9

(0.27% RDG +0.07°C) * 1.9

0.15% RDG +0.13°C

(0.6% RDG +1°C) * 3.6(0.76% RDG +0.03°C) * 3.7

(0.27% RDG +0.07°C) * 3.7

0.15% RDG +0.26°C

R -50至+150°C+150至+550°C

+550至+1768°C

0.5°C0.2°C

0.1°C

1°C0.4°C

0.5°C

2°C0.9°C

0.9°C

4°C1.9°C

1.5°C

S -50 至 +150°C+150至+550°C

+550至+1450°C

+1450至+1768°C

0.5°C0.2°C

0.1°C

0.1°C

1°C0.4°C

0.45°C

0.6°C

2°C0.8°C

0.8°C

1°C

4°C1.6°C

1.6°C

1.8°C

B +400至+900°C+900至+1820°C 0.2°C0.1°C 0.9°C0.65°C 1.8°C1°C 3.8°C1.95°C
U -200 至 -100°C-100 至 +50°C

+50 至 +600°C

0.05°C0.05°C

0.05°C

0.25°C0.15°C

0.15°C

0.45°C0.25°C

0.2°C

0.85°C0.55°C

0.4°C

L -200至 -40°C-40°C至+900°C 0.05°C 0.2°C0.17°C 0.3°C0.22°C 0.55°C0.35°C
C -20至 +300°C+300至+900°C

+900至2310°C

0.1°C0.1°C

0.1°C

0.25°C0.25% RDG +0.15°C

0.4% RDG

0.55°C0.25% RDG +0.4°C

0.6% RDG

1.15°C0.25% RDG +0.95°C

1% RDG

N -240至-190°C-190至-110°C

-110至-0°C

+0至+1300°C

0.2°C0.1°C

0.05°C

0.05°C

0.8% RDG +1°C0.7% RDG +1°C

0.17°C

0.15% RDG+0.15°C

2% RDG + 3°C(0.7% RDG +1°C) * 2.1

0.2°C

0.1% RDG +0.3°C

4% RDG + 6°C(0.7% RDG +1°C) * 4.2

0.4°C

0.08% RDG +0.6°C

Platine -100+850°C+850至+1400°C 0.05°C0.05°C 0.2°C0.02% RDG+0.1°C 0.3°C0.028% RDG +0.2°C 0.5°C0.03% RDG +0.4°C
Mo +0至+1375°C 0.05°C 0.02% RDG+0.1°C 0.02% RDG +0.2°C 0.02% RDG +0.4°C
NiMo/NiCo -50至+400°C+400至+1410°C 0.05°C 0.35°C0.25°C 0.45°C0.3°C 0.55°C0.45°C
D +0至+310°C+310°C至+1000°C

+1000至+2315°C

0.1°C0.05°C

0.05°C

0.3°C0.3°C

0.04% RDG

0.5°C0.3°C

0.06% RDG

1.6°C0.9°C

0.1% RDG

G +0至+50°C+50至+100°C

+100°C至+200°C

+200至+300°C

+300至1400°C

+1400至+2315°C

0.5°C0.2°C

0.05°C

0.05°C

0.05°C

0.05°C

2.3°C0.95°C

0.6°C

0.35°C

0.3°C

0.3% RDG

5.4°C2.1°C

1.35°C

0.8°C

0.65°C

0.45% RDG

11.5°C4.5°C

2.9°C

1.7°C

1.3°C

0.75% RDG

准确度为@ 0°C时的参考值。

使用内部参考接点(B组除外)时,请添加额外的不确定度

0°C,±0.5°C,高或标准精度,±0.8°C,低精度。

温度系数:<精度的5/°C

可以通过编程冷端来选择(热电偶B除外)

本土化:

- 外部温度为0°C

- 内部(仪器端子的温度补偿)

- 手动输入

- 外部(输入通道的测量)

工艺规格和性能@ 23°C±5°C

直流电压:测量

范围 测量范围 高精度/ 1年(周期模式) 标准精度/ 1年(周期模式) 低精度/ 1年(连续模式)
100 mV -100 mV至+100mV 0.015% RDG + 3μV 0.015% RDG + 7μV 0.015% RDG +15μV
1 V -1 V至 +1 V 0.015% RDG +30μV 0.015% RDG +70μV 0.015% RDG +150 μV
10 V -10 V至+10 V 0.015% RDG +300 μV 0.015% RDG +700μV 0.015% RDG +1,5mV
50 V -50 V至+50 V 0.015% RDG + 1mV 0.015% RDG +3mV 0.015% RDG +7mV
100 V -100 V至+100 V 0.015% RDG + 3mV 0.015% RDG +7mV 0.015% RDG +15mV

输入阻抗:

10MΩ,适用于最高1 V的范围

1MΩ,适用于高达100 V的范围

温度系数:

对于100 mV1 V范围,超出参考域<7 ppm /°C

对于10 V50 V100 V范围,超出参考域<15 ppm /°C



直流电流:测量

有无循环供应

范围 测量范围 高精度/ 1年(周期模式) 标准精度/ 1年(周期模式) 低精度/ 1年(连续模式)
0-20 mA 0 mA至20 mA 0.025% RDG+6μA 0.025% RDG +13μA 0.025% RDG +30μA
4-20 mA 4 mA至20 mA 0.025% RDG + 6μA 0.025% RDG +13μA 0.025% RDG+30μA

带外部分流器

温度系数:<25 ppm /°C超出参考范围

阻力:测量

范围 测量范围 高精度/ 1年(周期模式) 标准精度/ 1年(周期模式) 低精度/ 1年(连续模式)
400 Ω 0至400 Ω 0.008% RDG + 10mΩ 0.008% RDG + 20mΩ 0.008% RDG + 40mΩ
3600Ω 0至3600 Ω 0.008% RDG +100 mΩ 0.008% RDG +200 mΩ 0.008% RDG +400 mΩ
200kΩ 0至200 kΩ 0.1% RDG + 5 Ω 0.3% RDG + 8 Ω 0.5% RDG + 10 Ω

4线测量的不确定性

自动检测连接方案:2根电线,3根电线或4根电线。

2线连接中,测量包括线路电阻。

3线连接中,添加线路电阻不平衡

200kΩ范围:短或屏蔽线

温度系数:<20 ppm /°C超出参考范围

频率,脉冲:测量

型号 范围 准确度/ 1
10 kHz 1 Hz至10kHz 0.005% RDG

温度系数:<5 ppm /°C超出参考范围

触发电平:1 V.

镜头/分钟和Hz刻度

测量频率输出和干触点

工艺规格和性能@ 23°C±5°C

模拟输出

范围 测量范围 高精度/ 1年(周期模式) 标准精度/ 1年(周期模式) 低精度/ 1年(连续模式)
0-10 V 0 V至+10 V 0.02% RDG+3mV 0.02% RDG + 3mV 0.02% RDG + 3mV

温度系数:<5 ppm /°C超出参考范围

更多功能

扫描速度

型号和配件



仪器:



FD5-5 5通道独立采集系统

标准配置:

·用户手册

·电源适配器

·交叉以太网电缆和USB电缆

·5 x 4触点母接线端子

·1 x 6触点母接线端子

·1 x 6触点MiniDIN连接器

·安装CD与驱动程序和实用程序

FD5-10     10通道独立采集系统

标准配置:

·用户手册

·电源适配器

·交叉以太网电缆和USB电缆

·10 x 4触点母接线端子

·1 x 6触点母接线端子

·1 x 6触点MiniDIN连接器

·安装CD与驱动程序和实用程序



FD5-15       15通道独立采集系统

标准配置:

·用户手册

·电源适配器

·交叉以太网电缆和USB电缆

·15 x 4触点母接线端子

·1 x 6触点母接线端子

·1 x 6触点MiniDIN连接器

·安装CD与驱动程序和实用程序

从模块:

FD5-5S     5通道二级模块

FD5-10S    10通道辅助模块

FD5-15S    15通道二级模块



附件:

ATFD20     便携包

FD-WIFI     WIFI接入点

ETIIPLE      VPN以太网路由器

ETIIPLG123G      3G / GPRS路由器,以太网/ RS 485-232通过VPN安全

ETIANT200       H90四频磁性天线,电缆长度:1500 mm

软件:

VISULOGTM     监控和数据处理软件轻型版 -  1个许可证

VISULOGTM-ETAL      监控和数据处理软件轻型版本 -  1个许可证+校准模块

VISULOGTM-PHARMA       监控和数据处理软件轻型版本 -  1个许可证+用于访问权限高级管理的模块,符合21 CFR Part 11

VISULOGTM-ETAL-PHARMA       监控和数据处理软件轻型版本 -  1个许可证+校准模块+用于访问权限高级管理的模块,符合21 CFR Part 11



软件许可证:

LIC VISU TM     VISULOGTM的附加许可

LIC VISU TM ETAL    带有ETAL可选模块的VISULOGTM的附加许可证

LIC VISU TM PHARMA     VISULOGTM的附加许可证,带有PHARMA可选模块

LIC VISU TM ETAL PHARMA     VISULOGTMETALPHARMA的额外许可

可选模块



认证:

QMA11EN      COFRAC校准证书 包含测试设备的所有相关数据点

包装信息:

尺寸     211.5 x 194.7 x 57 mm

质量     800 g
