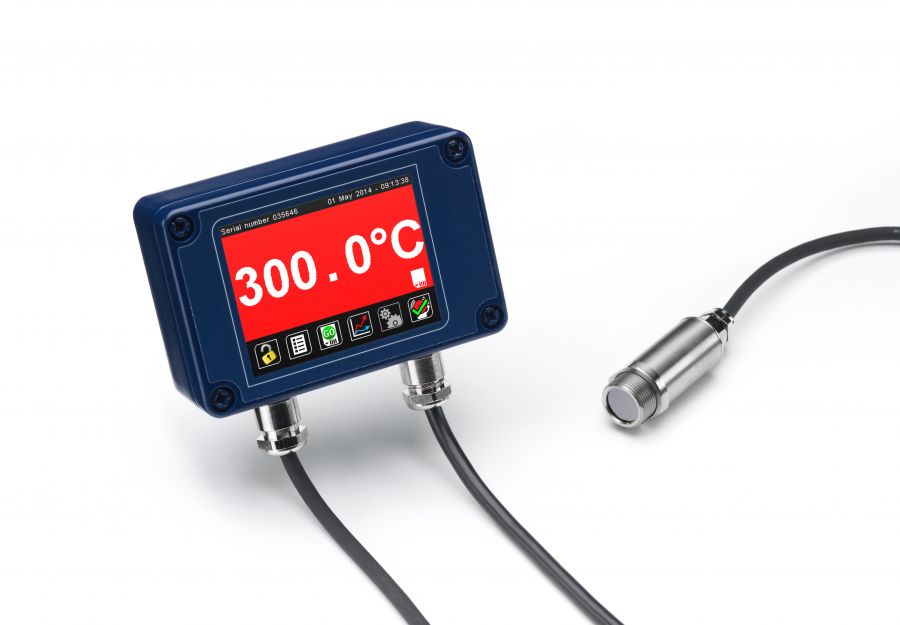

RAYOMATIC 16

微型8-14μm工艺红外测温仪，可选配高环境感应头和触摸屏

IRtec Rayomatic 16系列是一款微型工艺红外测温仪，具有独立的电子模块，可根据不同型号在-20°C至1000°C范围内测量。



JA和HA型号的传感头可承受高达120°C和180°C的环境温度而无需冷却。



8至14微米

微型传感头和可配置电子模块

可选触摸屏，用于温度指示和配置

可选的IP65传感头可承受高达120°C或180°C的温度而无需冷却

可选的MicroSD数据记录

感应头部电缆可抵抗运动干扰

可选4-20 mA，RS485 Modbus或24 V报警继电器输出

MIN / MAX / AVG值，峰值/谷值保持

 描述：

IRtec Rayomatic 16系列是一系列微型非接触式红外温度传感器，带有独立的电子模块，温度范围为-20°C至1000°C。

所有型号都具有可调节的发射率设置，能够测量各种目标材料，包括食品，纸张，纺织品，塑料，皮革，烟草，药品，化学品，橡胶，煤和沥青。

可选的触摸屏界面为MicroSD卡提供温度指示，报警，传感器配置和数据记录。可选的高温传感头可在高达180°C的环境温度下使用而无需冷却。高环境温度型号的低噪音电缆可抵抗移动干扰，因此非常适合安装在机器人手臂等移动物体上。

可选择光学元件来测量短距离或长距离的小型或大型目标，并且可选择4-20 mA，RS485 Modbus和报警继电器输出。



8至14微米

微型传感头和可配置电子模块

可选触摸屏，用于温度指示和配置

可选的IP65传感头可承受高达120°C或180°C的温度而无需冷却

可选的MicroSD数据记录

感应头部电缆可抵抗运动干扰

可选4-20 mA，RS485 Modbus或24 V报警继电器输出

MIN / MAX / AVG值，峰值/谷值保持



红外测温

模型	LT	公吨	H T	XT	CT
温度范围	-20至100°C	0至250°C	0至500°C	0至1000°C	-20至1000°C可配置
光谱响应	8 – 14μm
模拟	可调范围为0.2至1.0
精度	±1％RDG或1°C
重复性	±0.5％RDG或0.5°C
响应时间	240毫秒（90％）



更多功能

数据记录	Rayomatic 16型号-CRT和-BRT包括用于数据记录的MicroSD卡插槽，可通过触摸屏界面进行配置。用户可以选择采样率和要采样的样本数，并安排数据记录在特定时间开始。 使用2 GB卡，用户可以存储2840万个读数。数据以.csv格式存储在MicroSD卡上，可以使用电子表格软件轻松查看和编辑。 读数是使用传感器内部时钟标记的时间和日期。
警报	在报警条件下，显示屏会改变颜色，以提供即时和明显的报警指示。可以通过触摸屏配置报警模式和级别。



一般规格

尺寸	电子模块：98 x 64 x 36 mm  传感头：Ø18x 45 mm  螺纹安装：M16 x 1 mm
重量	390克带电缆
材料	头部：IP65不锈钢 电子模块：压铸铝
触摸屏	电阻式触摸TFT 2.83“，320×240像素
电源	24 VDC，最大100 mA
环路阻抗	最大900Ω



环境指标

参考条件	0°C至+ 70°C（95％非冷凝）
环境评级	IP65



型号和配件：

仪器：

订购代码结构：16-AA-BB-CC-DDD-E / MAN

请从下面的表A，B …中选择所需的选项以定义正确的设备参考。

16 Rayomatic 16



标准配置：

英语说明书

表AA传感头操作范围

MA感应头0 – 60°C

JA传感头0 – 120°C（仅限20：1光学元件）

HA感应头0 – 180°C（仅限20：1光学元件）

表BB光学 - 到目标的距离

2光学元件2：1,61.9 mm @ 100 mm

15光学元件15：1,45.2 mm @ 500 mm

20光学元件20：1,36.9 mm @ 500 mm

30光学元件30：1,28.6 mm @ 500 mm

CF近焦镜头，5 mm @ 100 mm

表CC温度范围

LT -20°C – 100°C

MT 0 – 250°C

HT 0 – 500°C

XT 0 – 1000°C

CT -20 – 1000°C可配置（仅限-CRT，-BB，-BRT型号）

表DDD输出

CB 4-20 mA输出，无屏幕

CRT CB选件+2个报警继电器输出，带触摸屏

BB RS485 Modbus输出，无屏幕

BRT BB选件+2个报警继电器输出，带触摸屏

表E校准证书

0无

1带有数据的工厂可追溯校准证书



附件：

Digimax 180 6通道触摸屏集线器，适用于-BB，-BRT和NET型号

MSD 2GB MicroSD卡，带SD卡适配器（-BRT和-CRT型号），用于存储和传输记录的数据

FBS固定安装支架，用于紧凑型传感器

ABS可调安装支架，用于紧凑型传感器

APSW空气净化环用于紧凑型2：1传感器

APSN空气净化环用于紧凑型15：1,30：1和近焦传感器

用于紧凑型传感器的LSTS激光瞄准工具

DLSBFS双激光瞄准支架，固定，用于紧凑型传感器

DLSBAS双激光瞄准支架，可调节，适用于紧凑型传感器

用于双激光瞄准支架的DLSBCE延长电缆 - 1米

PWS不锈钢支架保护塑料窗（仅限8-14μm型号）

PMCE扩展传感头电缆（-MA型号），1米，最长29米

PMCEHT扩展传感头电缆，高温（-HA和-JA型号），1米，延伸长达29米

CALCERT校准证书

CALCERT B重新校准和证书

MBAC在工厂中更改Modbus地址（传感器标配Modbus地址1）。请在订购时为每个传感器指定所需的Modbus地址。
